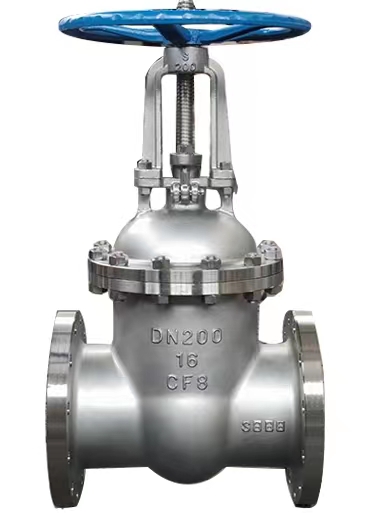

Darvoza klapanlarining tuzilishi qanday?

Sanoat quvuri tizimlarida,Darvoza klapanlarijuda tez-tez ishlatiladigan valf turi, asosan, asosan quvur liniyasining to'liq ochiq yoki to'liq yopiq nazorati uchun foydalaniladi. Boshqa klapanlar bilan taqqoslaganda, darvoza klapanlari kichik oqim qarshilik, yaxshi muhrlash va uzoq xizmat ko'rsatish muddati kabi afzalliklarga ega. Muhandislik dizaynerlari va sotib olish menejerlari uchun darvoza klapanlarining asosiy tarkibiy qismlarini tushunish mahsulotni saralash va baholashga yordam beradi.

Quyida biz strukturaviy nuqtai nazardan standart darvoza valvanining asosiy tarkibiy qismlarini tahlil qilamiz.

1. Vana organi

Valvli tana - bu o'rta bosimni bartaraf etish va yuqoriga va quyi quvurlarni ulash uchun ishlatiladigan darve klapanining asosiy tarkibi. Turli ish sharoitlariga ko'ra, valfulyatsiyaning odatiy hollari quyma temir, quyma po'lat, zanglamaydigan po'latdan yasalgan va boshqalarni o'z ichiga oladi.

2. Valf qopqog'i

Vana qopqog'i dala korpusidan yuqori, asosan ichki tuzilishni muhrlash va himoya qilish uchun o'rnatilgan. Tekshirish va texnik xizmat ko'rsatishni osonlashtirish uchun ba'zi yirik eshigi klapanlarining valvasi mahkamlangan ulanish dizayni va muhrlash uchun gazetka yoki metall uzuklar muhrlangan.

3. Darvozalar

Darvoza - bu harakatlanish harakatlariga erishish uchun asosiy komponent. U pastga va pastga qarab suyuqlikni kesib tashlaydi yoki bog'laydi. Yagona eshik, ikki eshikli, xanjar darvozasi, parallel darvozasi, parallel darvozasi va hokazolar kabi ko'plab eshiklar mavjud. Turli xil konlar turli xil bosim va ish sharoitlari uchun mos keladi. Xanjar Geyts ko'pincha muhrlash effektini oshirish uchun yuqori bosimli muhitda qo'llaniladi.

4. Valve ohang

Valve ohangi qo'l va aktuatorni darvoza bilan bog'laydi va ochilish va yopilish kuchini uzatishning asosiy tarkibiy qismi. Turli tarkibiy shakllarga ko'ra, valf novdasi ikki turga bo'linadi: ko'tarilgan novda turi va o'smaydigan novda turlari. Ko'z ko'tari va yopish holati ko'tarilish va parvarishlash uchun qulay bo'lgan qarashda aniqlanadi; O'rinmaydigan ildiz strukturasi kichik bo'shliqlar bilan o'rnatish muhiti ko'proq mos keladi.

5. Booking qutisi

To'ldirish qutisi valf novdasi bo'ylab oqishning oldini olish uchun ishlatiladi. Odatda grafit, ptfe yoki boshqa muhr materiallari bilan to'ldiriladi va muhr bezni bosish bilan shakllanadi. Yuqori harorat va yuqori bosimli sharoitlarda, qadoqlashni tanlash umumiy muhrlash ko'rsatkichlariga ko'proq ta'sir ko'rsatadi, bu esa imtiyozni e'tiborsiz qoldirib bo'lmaydi.

6, Qo'l yoki haydovchi qurilmasi

Qo'lda ishlov berish va ishlash oson bo'lgan qo'l Katta kalibrli yoki yuqori bosimli eshigi klapanlari, elektr, pnevmatik yoki gidravlik aktuatorlari masofadan boshqarish pultini yoki avtomatik boshqarish funktsiyalariga erishish uchun jihozlangan. Haydash rejimini tanlash haqiqiy muhandislik talablariga muvofiq aniqlanishi kerak.

7. muhrlangan juftlik

Muhrlash juftligi valfning muhrlash hajmini ta'minlash uchun muhim maydon bo'lgan darvoza va kanadan iborat o'rindiqdan iborat. Yuqori ishni muhrlash juftliklari tez-tez ochilish va yopish harakatlariga bardosh berishi va yuqori bosim va korroziya kabi barqaror muhitda barqaror muhrlashni ta'minlaydi. Yuqori sifatli mahsulotlar odatda sementli karbid yoki zararqa chidamli qotishma materiallaridan tayyorlanadi.

8. Qo'llanma tuzilishi

Ochish va yopilish jarayoni paytida darvozaning barqaror ishlashini ta'minlash uchun ba'zi govqat klapanlariqo'llanma yoki hidrat pinlari bilan jihozlangan. Ushbu strukturaviy dizayn darvoza tomon yo'lni to'xtatish yoki yopishib olishning oldini olishi mumkin va ayniqsa yuqori oqim stavkalari yoki qattiq zarralar bilan ishlash muhiti uchun mos keladi.

Tuzilishini tushunishDarvoza valfiNafaqat to'g'ri modelni tanlashga yordam beradi, balki samaradorlikni yaxshilaydi va keyinchalik ishlamay qolish va kapital ta'mirlanmoqda. Xaridorlar uchun xaridlar narxi asosida amalga oshirilmaydi, materiallar, tuzilish, muhrlash, muhrlash faoliyati va qo'shimcha texnik imkoniyatlar har tomonlama ko'rib chiqilishi kerak.

Bizning kompaniyamiz ko'p yillar davomida sanoat valyarka ishlab chiqarishga e'tibor qaratib, turli xil tarkibiy turlar va texnik qo'llanma xizmatlarini qo'llab-quvvatlaydigan darvoza varaqlarini ta'minlaydi. Agar tanlov haqida biron bir savolingiz bo'lsa, iltimos, o'zingizni erkin his etingBiz bilan bog'lanish.
