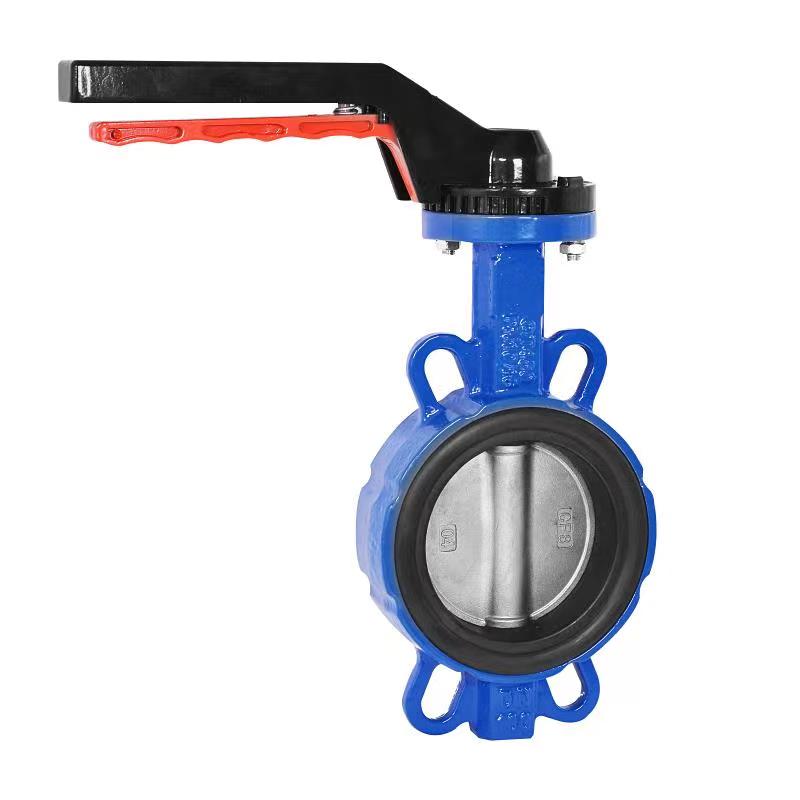

Kelebek vanalarni o'rnatish yo'nalishi bo'yicha har qanday talablar bormi?

O'rnatish yo'nalishikelebek klapans ularning turiga va ish sharoitlariga qarab belgilanishi kerak. Ikki tomonlama muhrlangan kelebek vanalar odatda qat'iy yo'nalish talablariga ega emas, lekin tavsiya etilgan o'rnatish yo'nalishlari mavjud; Bir tomonlama muhrlangan kapalak klapan strelka bilan ko'rsatilgan yo'nalishda o'rnatilishi kerak va xavfsiz ishlash va muhrlanish ishlashini ta'minlash uchun vana novdasining yo'nalishi vertikal pastga tushmasligi kerak.

Kelebek vanalar ikki turga bo'linadi: ikki tomonlama muhrlanish va bir tomonlama muhrlanish. Ikki tomonlama muhrlangan uchunkelebek klapanlar, nazariy jihatdan o'rnatishda qat'iy yo'nalish cheklovlari yo'q, ammo amaliy muhandislikda tavsiya etilgan o'rnatish yo'nalishlari mavjud. Misol uchun, gorizontal quvur liniyasida vana novdasining yo'nalishi vertikal yuqoriga, gorizontal va 45 ° yuqoriga moyillik tartibida tanlanishi mumkin. Ushbu o'rnatish usulini ishlatish oson va muhrning bir xilligini ta'minlashi mumkin. Katta diametrli kelebek klapanlar uchun (masalan, DN500 va undan yuqori) valf plitasining o'z og'irligi momentga ta'sirini oldini olish uchun valf tanasini gorizontal ravishda va yuqoridagi aktuatorni o'rnatish tavsiya etiladi. Agar quvur liniyasi muhitida cho'kma bo'lsa (loy, qum va suv kabi), vosita oqimining aşınmasını kamaytirish va valfning ishlash muddatini uzaytirish uchun valf plitasining muhrlangan yuzasining orqa tomonidan kirishi tavsiya etiladi.

Bir tomonlama muhrlangan o'rnatishkelebek klapanlaraniq yo'nalish talablari mavjud. Vana tanasi odatda o'q belgilari bilan belgilanadi va o'qning yo'nalishi o'rnatish vaqtida quvur liniyasidagi muhitning oqim yo'nalishiga mos kelishi kerak, aks holda bu muhrning buzilishi yoki o'rta oqishiga olib kelishi mumkin.

Ikkala yo'nalishli va bir yo'nalishli kelebek klapanlarni vana novdasi yo'nalishi bo'yicha vertikal pastga qarab o'rnatishga yo'l qo'yilmaydi. Agar klapan novdasi pastga qaragan bo'lsa, quvur liniyasi muhiti, ayniqsa kislotali, gidroksidi va zaharli muhitni tashishda, vana novdasidan oqishi mumkin, bu esa operatorlarning shaxsiy xavfsizligiga tahdid soladi. Bunga qo'shimcha ravishda, valf novdasini pastga qarab o'rnatish operatsiyani qiyinlashtiradi, bu esa operatordan operatsiya uchun boshini ko'tarishni talab qiladi, bu ergonomik dizaynga mos kelmaydi.

Kelebek klapanlarni o'rnatish joyi oson ishlashi kerak. Qo'lda kapalak klapanlarining tutqichi yoki qo'l g'ildiragi odatda ishlaydigan qavatdan 1,2 metr masofada, ko'krak qafasi holatida joylashgan bo'lib, bu ochish va yopishni osonlashtiradi. Agar vana erga o'rnatilgan bo'lsa, qo'l g'ildiragi yoki tutqich yuqoriga qarab turishi va burilmasligi kerak; Agar devorlarga yoki jihozlarga o'rnatilgan bo'lsa, osmondan ishlamaslik uchun operatorlar uchun joy qoldiring.
